一、气动温度调节阀 产品概述
ZJSWD气动温度调节阀，是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成，气动温度调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。多弹簧执行机构高度低、重量轻、装备简便。气动温度调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的温度参数的连续调节。
气动温度调节阀广泛应用于精确控制气体、液体、蒸汽等介质。
气动温度调节阀特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。
气动温度调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。

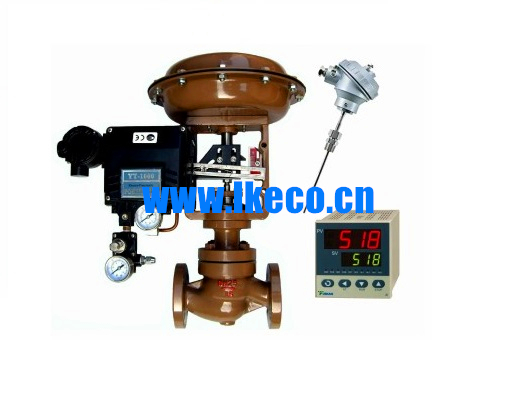

二、气动温度调节阀 产品图片
|
|
|
ZJSWD气动温度调节阀 |
三、气动温度调节阀 主要技术参数
1、阀体
|
阀体形式 |
直通铸造球型阀 |
|
公称通径 |
DN20～200mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 |
|
法兰标准 |
GB/T9113、 JB/T79、HG20594及其他标准 |
|
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
|
阀盖形式 |
标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
阀体材料 |
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢 |
2、阀内件
|
阀芯形式 |
单座柱塞型、套筒导向型 |
|
流量特性 |
线性、等百分比 |
|
阀芯材料 |
不锈钢 (304、304L、316、316L) |
3、执行机构及附件、作用形式
|
执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围(KPa) |
20～100（标准）、20～60、60～100、40～200、80～240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空气过滤减压器、保位阀、手轮机构、PTD调节仪等 |
||||
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
||||
四、气动温度调节阀 主要性能指标
|
项目 |
不带定位器 |
带定位器 |
||
|
基本误差% |
±5.0 |
±1.0 |
||
|
回差% |
3.0 |
1.0 |
||
|
死区% |
3.0 |
0.4 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
始点 |
±5.0 |
±1.0 |
||
|
气关 |
始点 |
±5.0 |
±1.0 |
|
|
终点 |
±2.5 |
±1.0 |
||
|
额定行程偏差% |
≤2.5 |
|||
|
泄露量L/h |
0.01%×阀额定容量 |
|||
|
可调范围R |
30：1 |
|||
五、气动温度调节阀 额定流量系数Kv、允许压差
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||
六、气动温度调节阀 原理图
七、气动温度调节阀 主要外形图
|
|
|
ZJSWD气动温度调节阀 外形尺寸图 |
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
|
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
|
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
|
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
|
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
|
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
|
H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
|
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
|
|
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
