一、电动高压球阀 产品概述
电动高压球阀是由锻钢高压阀体及角行程电动执行器组成。执行器采用一体式结构，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，,在最大工作压力下能够保持其结构的抗压均匀性。适用介质： 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。三分体式连接锻钢固定球阀，是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
二、电动高压球阀 产品
|
|
|
|

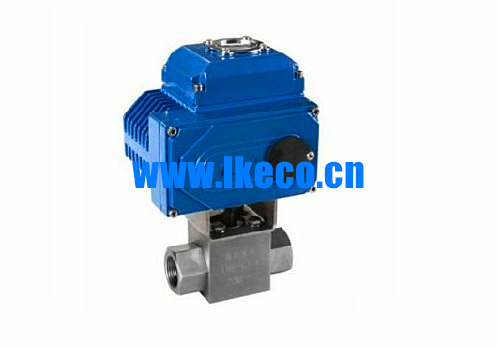

GYQ941电动高压球阀 |
GYQ911电动高压球阀 |
二、电动高压球阀 主要技术参数
1、阀体
|
阀体形式 |
三段式锻造阀体 |
|
公称通径 |
DN15～300mm、1/2"～12" |
|
公称压力 |
PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；ANSI 150、300、600、900LB |
|
法兰标准 |
GB/T9113、 JB/T79、HG20594及其他标准 |
|
连接形式 |
法兰式、焊接式、螺纹式(适用于PN10MPa以内) |
|
阀盖形式 |
整体式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
阀体材料 |
锻钢 |
2、阀内件
|
阀芯形式 |
"O"型球型阀芯 |
|
流量特性 |
近似快开特性 |
|
阀芯材料 |
不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
3、执行器
|
执行器型号 |
CHR、HQ、381、DZW系列角行程执行机构 |
|
主要技术参数 |
电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360° |
|
动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位 |
|
|
防护等级：相当于IP-65、隔爆标志：ExdⅡBT4、驱动电机：8W/E、进线接口：PE1/2〞进线线锁 |
三、电动高压球阀 主要性能规范
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
允许压差(MPa) |
≤ 公称压力 |
|||||||||||||
|
动作范围 |
0～90°、0～360° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
回差 |
±1% |
|||||||||||||
|
死区 |
≤1%(可调) |
|||||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||||
四、电动高压球阀 主要零件材料
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|||
|
螺柱、螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
||
|
填料 |
Ｖ型PTFE、柔性石墨 |
|||
五、电动高压球阀 外形尺寸图
|
|
|
|
GYQ941电动高压球阀 （法兰连接） |
GYQ941电动高压球阀 （焊接式） |
六、电动高压球阀 外形连接尺寸
|
公称通径 DN(mm) |
15～300、1/2"～12" |
|
L |
由于该阀门为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售 |
|
H、H1、H2 |
|
|
D |
|
|
D1 |
|
|
D2 |
|
|
A1 |
|
|
b |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
