一、气动小流量调节阀 产品概述
ZJSW、ZJSY气动微小流量调节阀，简称气动小流量调节阀，是由我公司专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动微小流量调节阀阀芯为柱塞型结构，与普通单座阀相比具有性能稳定，调节精度高，使用寿命长的特点适用于流量大，泄漏量要求严格的场合，广泛应用于要求噪音低、压差小、调节要求高的工业过程自动控制系统中。
气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。
气动小流量调节阀调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。
气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。
二、气动小流量调节阀 产品图片
|
|
|

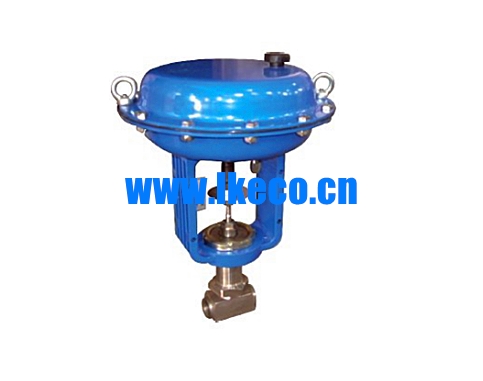

ZJSW、ZJSY气动小流量调节阀 |
三、气动小流量调节阀 主要技术参数
1、阀体
|
阀体形式 |
直通铸造、锻造阀体 |
|
公称通径 |
DN8～25mm |
|
阀座直径 |
dn1.5～20mm |
|
公称压力 |
PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa |
|
连接形式 |
焊接(SW BW)、螺纹(适用于1″以内) |
|
阀盖形式 |
标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
阀体材料 |
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M) |
2、阀内件
|
阀芯形式 |
单座柱塞型阀芯 |
|
流量特性 |
线性、等百分比 |
|
阀芯材料 |
不锈钢 (304、304L、316、316L) |
3、执行机构及附件、作用形式
|
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
|
执行器型号 |
ZHA/B-11 |
|
有效面积(cm2) |
200 |
|
行程(mm) |
10、16 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
|
可配附件 |
定位器、空气过滤减压器、保位阀、手轮机构等 |
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
四、气动小流量调节阀 主要性能指标
|
项目 |
不带定位器 |
带定位器 |
||
|
基本误差% |
±5.0 |
±1.0 |
||
|
回差% |
≤3.0 |
≤1.0 |
||
|
死区% |
≤3.0 |
≤0.4 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
始点 |
±5.0 |
±1.0 |
||
|
气关 |
始点 |
±5.0 |
±1.0 |
|
|
终点 |
±2.5 |
±1.0 |
||
|
额定行程偏差% |
≤2.5 |
|||
|
泄露量L/h |
0.01%×阀额定容量 |
|||
|
可调范围R |
30：1 |
|||
五、气动小流量调节阀 额定流量系数Kv、允许压差
|
公称通径(DN) |
G3/8"、1/2"、G3/4"、G1" |
||||||||||||
|
阀座直径(dn) |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
|
额定流量系数KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
|
允许压差(MPa) |
≤公称压力 |
||||||||||||
|
配用执行器型号 |
ZHA/B-11 |
||||||||||||
|
额定行程(mm) |
8 |
10 |
12 |
||||||||||
六、气动小流量调节阀 主要外形尺寸
|
|
|
ZJSW、ZJSY气动小流量调节阀 |
|
公称通径（mm） |
连接长度 |
高度 |
H1 |
H2 |
D |
D1 |
|
G1/2〃 |
92 |
30 |
400 |
330 |
225 |
230 |
|
G3/4〃 |
92 |
30 |
400 |
330 |
225 |
230 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
