一、气动薄膜笼式调节阀 产品概述
ZTSL/T648Y气动薄膜笼式调节阀，由多弹簧气动执行器及低流阻笼式调节阀阀体组成。气动薄膜笼式调节阀配用的多弹簧执行机构高度低、重量轻、装备简便。阀内件采用单座导向型阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小，密封型式采用单座密封，流量特性曲线精度高。气动薄膜笼式调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
气动薄膜笼式调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。
气动薄膜笼式调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。
气动薄膜笼式调节阀主要适用于允许泄露量非常小、阀前后压差较大的场合。
二、气动薄膜笼式调节阀 产品图片
 |
 |

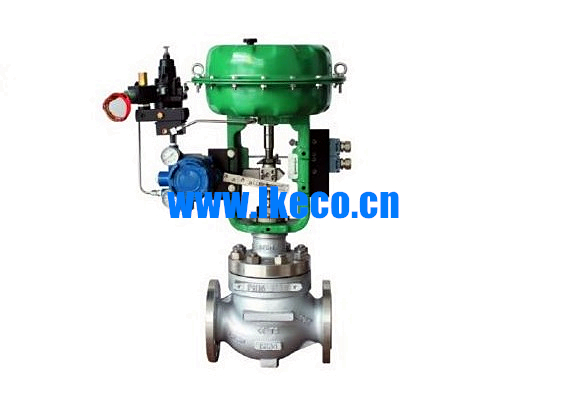

| ZTSL/T648Y气动薄膜笼式调节阀 | 笼式调节阀 阀体剖面图 |
1、阀体三、气动薄膜笼式调节阀 主要技术参数
|
阀体形式 |
直通铸造球型阀 |
|
公称通径 |
DN20～300mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4、10.0MPa |
|
法兰标准 |
GB/T9113、 JB/T79、HG20594及其他标准 |
|
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
|
阀盖形式 |
标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
阀体材料 |
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
|
阀芯形式 |
笼式单座、笼式套筒阀芯 |
|
流量特性 |
线性、等百分比 |
|
阀芯材料 |
不锈钢 (304、304L、316、316L) |
3、执行机构及附件、作用形式
|
执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围(KPa) |
20～100（标准）、20～60、60～100、40～200、80～240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空气过滤减压器、保位阀、手轮机构等 |
||||
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
||||
四、气动薄膜笼式调节阀 主要性能指标
|
项目 |
不带定位器 |
带定位器 |
||
|
基本误差% |
±5.0 |
±1.0 |
||
|
回差% |
≤3.0 |
≤1.0 |
||
|
死区% |
≤3.0 |
≤0.4 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
始点 |
±5.0 |
±1.0 |
||
|
气关 |
始点 |
±5.0 |
±1.0 |
|
|
终点 |
±2.5 |
±1.0 |
||
|
额定行程偏差% |
≤2.5 |
|||
|
泄露量L/h |
0.01%×阀额定容量 |
|||
|
可调范围R |
30：1 |
|||
五、气动薄膜笼式调节阀 额定流量系数Kv、允许压差
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数(KV) |
直线性 |
10 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
允许压差(MPa) |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
配用执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||
六、气动薄膜单座调节阀 主要外形尺寸
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
