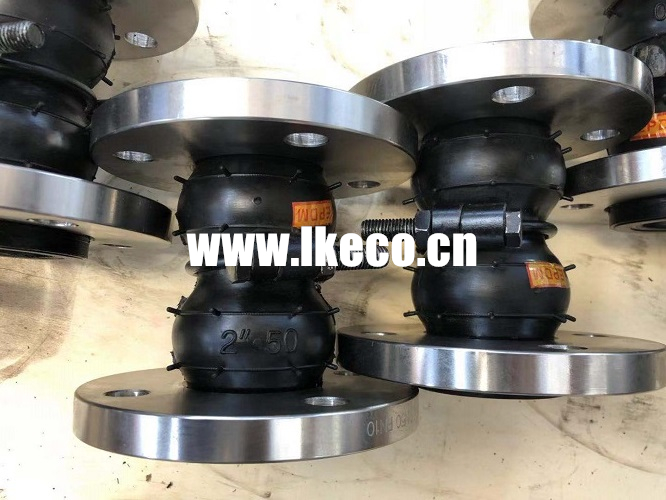

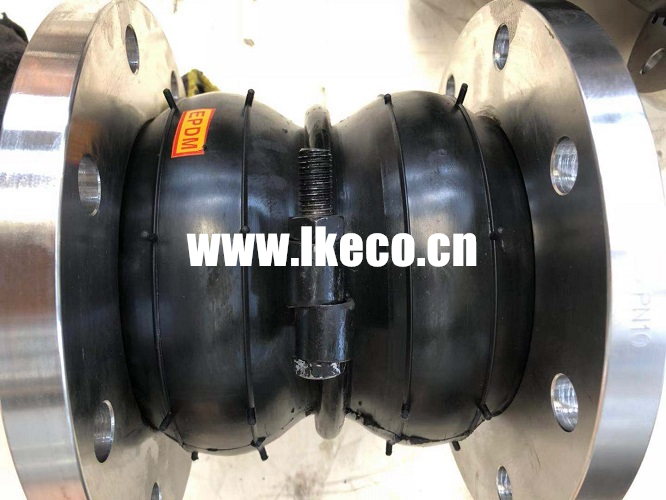

产品名称：KST型双球体橡胶接头
产品别名：可曲挠双球体橡胶接头、双球体橡胶软连接
接头规格：【DN40mm-DN600mm】
接头颜色：黑色,实物颜色见商品展示图片.
适用范围：【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
接头材质：环保型优质合成橡胶;产品环保无污染,不含铅等有毒物.
减震等级：A级，减震性特佳
工作温度：-40度至80度（还可加工耐高温接头）
质量稳定:实行全过程质量监控，细致入微，全方位检测!
价格合理:高效内部成本控制，减少了开支，让利于客户!
交货快捷:先进生产流水线，充足的备货，缩短了交货期!
性能特点
双球体橡胶接头是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。双球体相比单球体它有更大的补偿量。该产品是恒众公司采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品，具有耐压高、弹性好、位移量大、吸振降噪效果好，安装方便等。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
双球体橡胶接头是由织物增强的橡胶件与松套金属法兰组成，用于管道减震降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。恒众严格按照国际标准及原料质量要求，杜绝偷工减料现像，环保标准即产品原料不但需要新料，还需要环保级新料。
使用安装
1、双球体橡胶接头在管道施工时，必须让其处于自然状态，严禁超位移极限安装。
2、当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。
3、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置，以防止产品在运行过程中失去稳定性。
4、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1-2000的法兰。
5、管道必须有固定支撑或固定托架，固定托架的力必须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。
6、安装时应远离热源，严禁使用不符合本产品要求的介质。
7、橡胶软接头在初次承受压力（如：安装试压等）后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。
8、当管道位移量大于等于接头的最大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于极限的挠曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等），使用具体安装数据见下表。
9、高层给水或悬空给水，管道应固定在吊架、托架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。
10、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。
技术标准
| 序号 No. | 部位 Part | 材料 Material |
| 1 | 主体 Body | 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM) |
| 2 | 内、外衬 Inner & Outer Rubber | 天然橡胶（NR） 氯丁橡胶（CR）丁基橡胶（IIR） 丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE） |
| 3 | 主体骨架 Body Carcass | 尼龙帘布 Nylon cord fabric |
| 4 | 增压环 Reinforcing Ring | 多股镀铜钢丝 Multi-strand coppering steel wire |
| 5 | 法兰 Flange | 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
规格参数
|
公称通径DN Nominal Diameter （mm） |
长度 LengthLmm |
轴向位移 Axial displacement mm |
横向位移 Haorizontal isplacement mm |
角向偏转 Angular deflection(a1+a2)° |
||
| mm |
英寸inch |
伸长Extension | 压缩Compression | |||
| 40 | 1.5 | 165 | 10 | 20 | 20 | 30 |
| 50 | 2 | 165 | 10 | 20 | 20 | 30 |
| 65 | 2.5 | 175 | 10 | 20 | 20 | 30 |
| 80 | 3 | 175 | 10 | 20 | 20 | 30 |
| 100 | 4 | 225 | 15 | 30 | 25 | 30 |
| 125 | 5 | 225 | 15 | 30 | 25 | 30 |
| 150 | 6 | 225 | 15 | 30 | 25 | 30 |
| 200 | 8 | 325 | 20 | 40 | 30 | 30 |
| 250 | 10 | 325 | 20 | 40 | 30 | 30 |
| 300 | 12 | 325 | 20 | 40 | 30 | 30 |
| 350 | 14 | 325 | 20 | 40 | 30 | 30 |
| 400 | 16 | 340-400 | 20 | 40 | 30 | 30 |
| 450 | 18 | 340-400 | 25 | 45 | 30 | 30 |
| 500 | 20 | 340-400 | 25 | 45 | 30 | 30 |
| 600 | 24 | 340-400 | 25 | 45 | 30 | 30 |
|
注：1、特殊要求可按用户图纸制作，法兰标准采用GB/T9115.1-2000，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等）法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。 2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。 3、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1-2000法兰。 |
||||||
