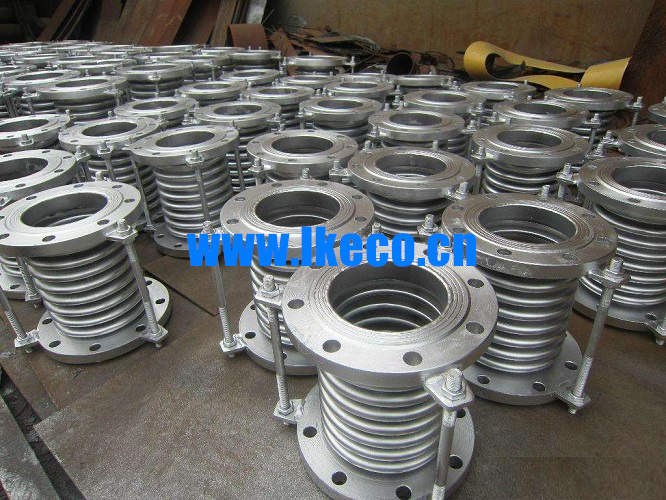

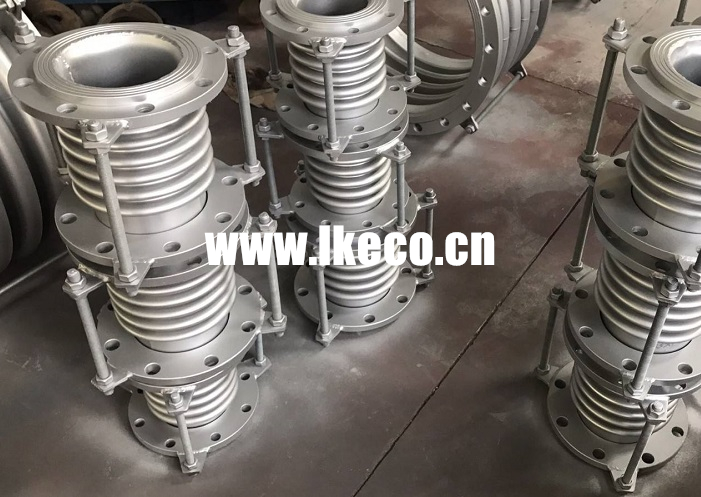

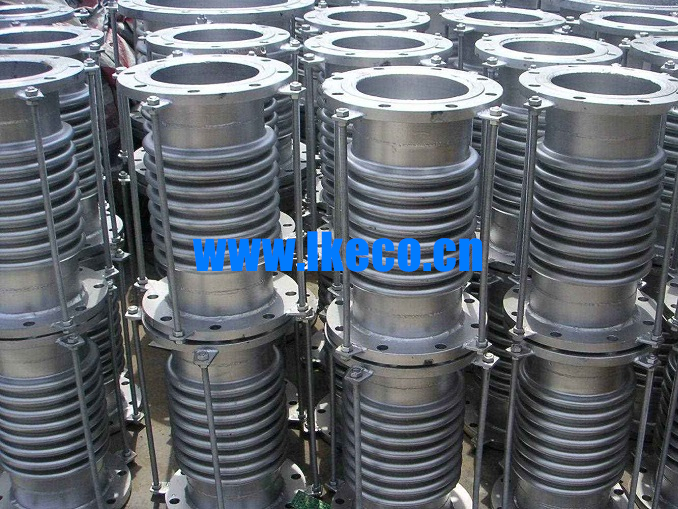

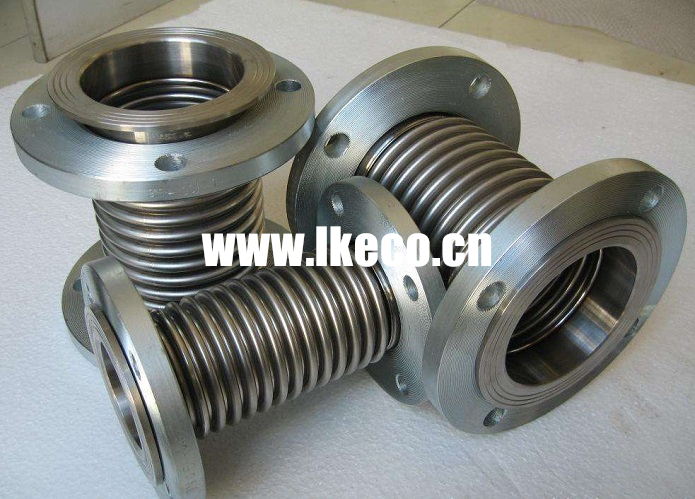

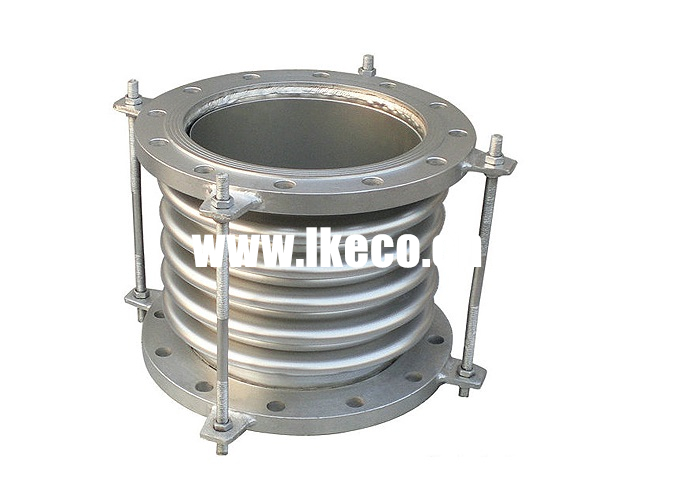

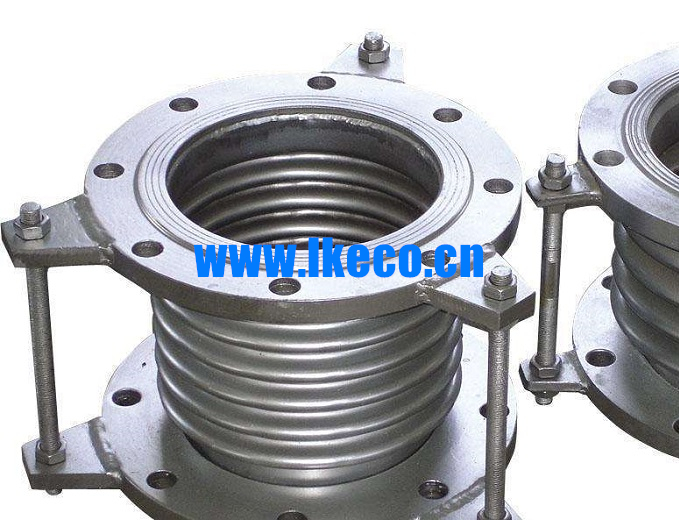

【产品名称】：JDZ型轴向内压式波纹补偿器
【产品别名】：通用型波纹补偿器、波纹补偿器
【产品规格】：【DN32mm-DN1000mm】
【产品压力】：0.6-2.5MPa
【产品认证】：ISO9001-2008
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
质量稳定:实行全过程质量监控，细致入微，全方位检测!
价格合理:高效内部成本控制，减少了开支，让利于客户!
交货快捷:先进生产流水线，充足的备货，缩短了交货期!
性能特点
轴向内压式波纹补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：
1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
使用安装
内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
JDZ型内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）
横向弹力：Fy=Ky·Y 弯 矩：My=Fy·L
弯 矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ
式中：Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y：横向实际位移量mm
Kθ：角向刚度N·m/度 θ ：角向实际位移量度
P：工作压力MPa A：波纹管有效面积cm2(查样本)
L：补偿器中点至支座的距离m
JDZ型轴向内压式波纹补偿器应用举例：
某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
技术标准
| 编号 | 名称 | 数量 |
| 1 | 波纹管 | 1 |
| 2 | 端接管 | 2 |
| 3 | 导流管 | 1 |
| 4 | 螺栓 | n |
| 5 | 螺母 | 4n |
规格参数
计温度：-20ºc~+400ºc 产品代号：JDZ 型号标注：JDZ 波纹管形式 连接形式 压力-通经-补偿量
<td width="0" align=
|
通径 |
波数 |
压力等级 Mpa |
波纹管 |
最大外径 |
长度mm |
||||
|
有效面积 |
尺寸 |
法兰 |
接管 |
||||||
|
DN |
0.25 |
0.6 |
1 |
1.6 |
2.5 |
JDZ/F |
JDZ/F |
||
|
轴向补偿量 mm/ 刚度 N/mm |
cm 2 |
mm |
（mm） |
（mm） |
|||||
|
32 |
8 |
25/21 |
22/26 |
20/26 |
18/63 |
15/98 |
16 |
110 |
160/250 |
264/210 |
|
16 |
Nov-50 |
46/14 |
41/14 |
36/32 |
31/47 |
220 |
244/291 |
316/320 |
|
|
40 |
8 |
25/28 |
22/44 |
20/44 |
18/89 |
15/106 |
23 |
130 |
164/259 |
269/260 |
|
16 |
50/14 |
46/22 |
41/22 |
36/45 |
31/55 |
240 |
230/304 |
319/400 |
|
|
50 |
8 |
25/30 |
22/51 |
20/70 |
18/70 |
15/138 |
67 |
150 |
172/276 |
282/230 |
|
16 |
50/16 |
46/26 |
41/35 |
36/35 |
31/70 |
260 |
240/342 |
347/450 |
|
|
65 |
8 |
33/28 |
30/35 |
26/44 |
22/55 |
19/68 |
55 |
170 |
215/294 |
300/260 |
|
12 |
42/16 |
38/22 |
38/32 |
34/40 |
29/50 |
280 |
260/334 |
340/470 |
|
|
80 |
8 |
40/20 |
36/26 |
34/33 |
28/41 |
24/54 |
81 |
200 |
240/338 |
344/260 |
|
10 |
53/14 |
49/17 |
49/21 |
43/26 |
38/33 |
230 |
270/368 |
374/300 |
|
|
100 |
6 |
45/47 |
45/60 |
40/75 |
35/93 |
29/117 |
121 |
220 |
235/317 |
323/280 |
|
10 |
76/26 |
74/32 |
64/40 |
57/50 |
49/63 |
260 |
305/381 |
387/320 |
|
|
125 |
5 |
48/38 |
42/47 |
38/59 |
34/74 |
29/92 |
180 |
250 |
282/314 |
316/320 |
|
9 |
85/23 |
77/29 |
66/36 |
58/45 |
50/56 |
290 |
382/386 |
388/360 |
|
|
150 |
5 |
49/42 |
44/50 |
40/62 |
34/78 |
29/97 |
257 |
250 |
282/389 |
338/320 |
|
8 |
79/34 |
71/43 |
64/51 |
54/59 |
46/65 |
290 |
356/399 |
402/360 |
|
|
200 |
4 |
52/49 |
46/55 |
42/68 |
38/78 |
34/111 |
479 |
300 |
280/384 |
348/370 |
|
6 |
73/31 |
65/44 |
59/52 |
53/58 |
48/78 |
340 |
340/402 |
402/420 |
|
|
250 |
4 |
72/30 |
65/34 |
59/42 |
52/45 |
47/55 |
796 |
330 |
315/379 |
415/420 |
|
6 |
108/16 |
97/21 |
87/35 |
79/39 |
71/47 |
360 |
393/459 |
493/460 |
|
|
300 |
4 |
72/51 |
65/55 |
59/59 |
52/65 |
47/71 |
1105 |
340 |
366/427 |
466/480 |
|
6 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
400 |
464/525 |
564/520 |
|
|
350 |
4 |
72/58 |
65/62 |
59/67 |
52/74 |
47/81 |
1307 |
340 |
397/452 |
497/480 |
|
6 |
108/38 |
97/41 |
87/44 |
79/48 |
71/47 |
420 |
509/564 |
609/540 |
|
|
400 |
4 |
72/54 |
65/58 |
59/62 |
52/68 |
47/75 |
1611 |
340 |
412/478 |
512/480 |
|
6 |
108/36 |
97/39 |
87/43 |
79/47 |
71/52 |
420 |
522/588 |
622/560 |
|
|
450 |
4 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
1972 |
340 |
503/498 |
503/500 |
|
6 |
162/20 |
145/22 |
131/23 |
118/25 |
106/28 |
450 |
503/658 |
603/590 |
|
|
500 |
4 |
108/59 |
97/64 |
87/68 |
79/75 |
71/82 |
2445 |
340 |
431/523 |
531/500 |
|
6 |
162/34 |
145/37 |
131/39 |
118/43 |
106/48 |
450 |
531/655 |
631/600 |
|
|
600 |
4 |
108/74 |
97/80 |
87/85 |
79/94 |
71/103 |
3534 |
380 |
478/548 |
578/540 |
|
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
500 |
658/679 |
758/640 |
|
|
700 |
4 |
108/67 |
97/72 |
87/77 |
79/85 |
71/95 |
4717 |
1110 |
490 |
550 |
|
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
690 |
670 |
||
|
800 |
4 |
120/88 |
108/95 |
102/102 |
94/112 |
82/123 |
5822 |
1265 |
502 |
