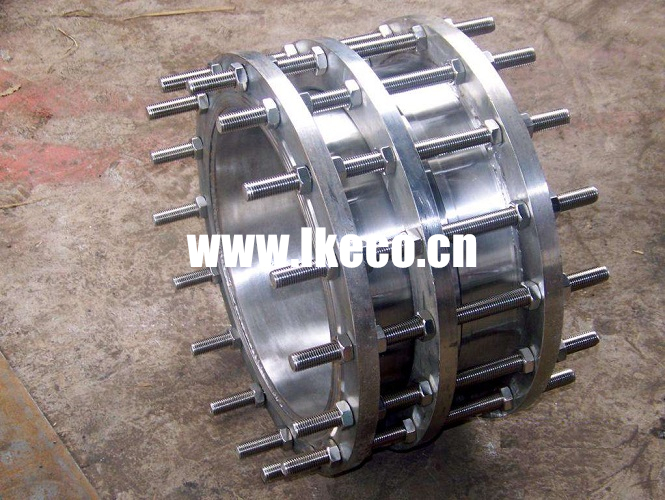

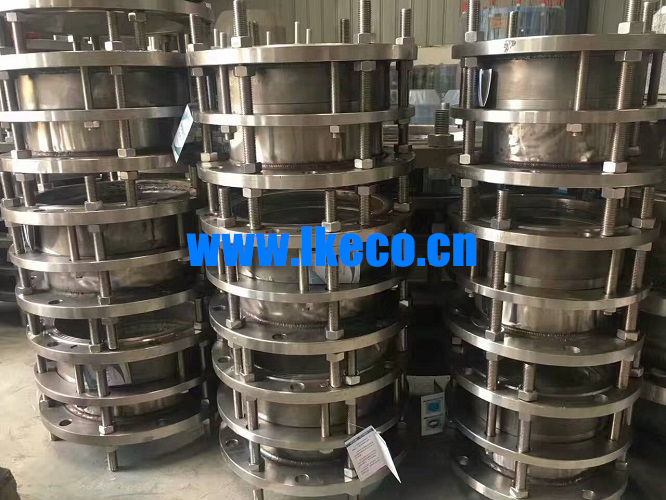

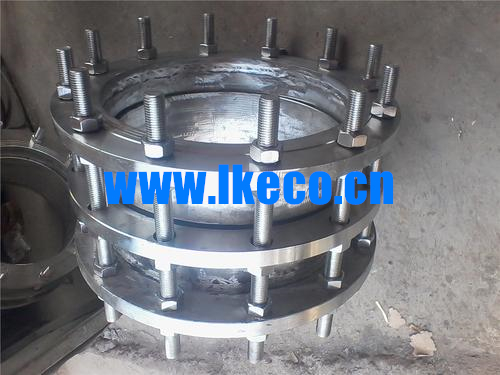

不锈钢双法兰传力接头

不锈钢双法兰传力接头是由法兰松套伸缩接头和短管法兰，传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的...

咨询热线：18291922965

【产品名称】：不锈钢双法兰传力接头

【产品别名】：双法兰伸缩器双法兰传力接头

【产品规格】：【DN32mm-DN4000mm】

【产品压力】：0.6-2.5MPa

【产品认证】：ISO9001-2008

【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】：不锈钢.

【产品颜色】：蓝色，可根据客户要求调色.

【工作温度】：-40度至80度

质量稳定:实行全过程质量监控，细致入微，全方位检测!

价格合理:高效内部成本控制，减少了开支，让利于客户!

交货快捷:先进生产流水线，充足的备货，缩短了交货期!

性能特点

1.可以用于环境条件比较恶劣的地方.比如有腐蚀性的化工管道或者温度较高的热水.蒸汽管道上.使用环境及行业更加广泛.适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

2.安装简单方便、方便阀门安装、可承受管线的轴向拉力。

3.金属和密封圈严格按使用性能及用户要求选用不同级别的不锈钢。各部连接螺栓为高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移

.4.在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。

5.在安装和维修时级补偿少量的安装误差,给安装和维修提供了方便.

6.选用不锈钢传力接头时,可免去除锈防腐的工序,产品整洁,美观大方.

使用安装

　　1.安装简单方便、方便阀门安装、可承受管线的轴向拉力。

　　2.该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下

　　3.利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。

　　4.金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为

　　高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移

　　5.在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。

技术标准

公称通径 Nominal Diameter DN	管子外径 External diameter of pipe		外形尺寸 Length		法兰连接尺寸Flange connecting dimension
	管子外径 External diameter of pipe		外形尺寸 Length		0.6Mpa				1.0Mpa
	Dw	do	L	1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89	89			190	150	4-M16	18	200	160	8-M16	22
100	114	114			210	170	4-M16	18	220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225		20	285	240	8-M20	26
200	219	219			320	280		22	340	295	8-M20	28
250	273	273			375	335	12-M16	24	395	350	12-M20	28
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445	12-M20	26	505	460	16-M20	30
40	426	426			540	495	12-M20	28	565	515	16-M24	32
450	480	480			595	550	12-M20	28	615	565	20-M24	32
530	530	530			645	600	20-M20	30	670	620	20-M24	34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428	620		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628			1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	1828			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220	3230			3525	3430	72-M45	76
