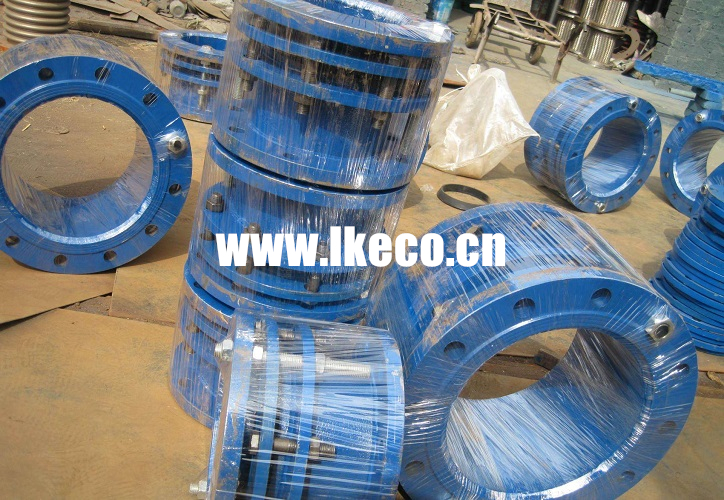

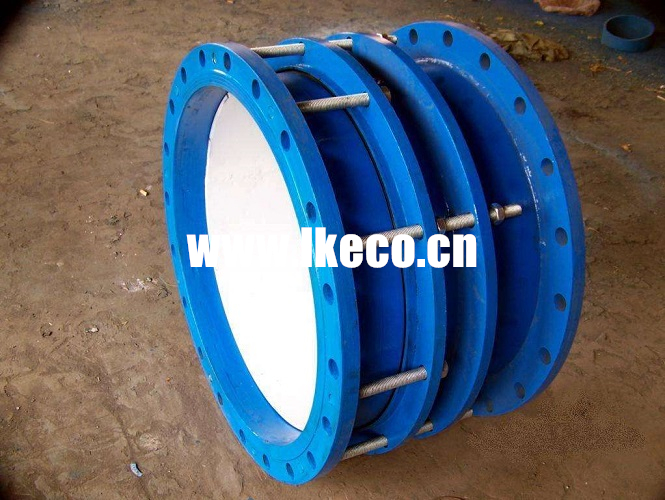

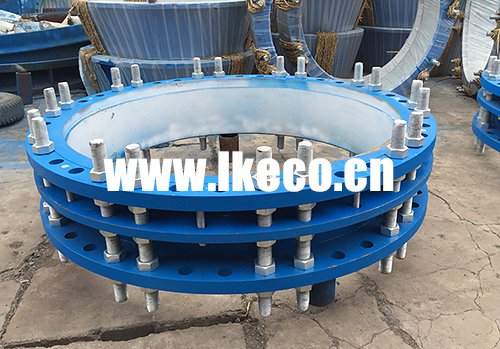

VSSJAF型双法兰传力接头

【产品名称】：C2F（VSSJAF）型双法兰传力接头（C2F双法兰松套传力补偿接头）

【产品别名】：双法兰伸缩器 双法兰传力接头

【产品规格】：【DN32mm-DN4000mm】

【产品压力】：0.6-2.5MPa

【产品认证】：ISO9001-2008

【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】：碳钢，球墨铸铁，不锈钢.

【产品颜色】：蓝色，可根据客户要求调色.

【工作温度】：-40度至80度

质量稳定:实行全过程质量监控，细致入微，全方位检测!

价格合理:高效内部成本控制，减少了开支，让利于客户!

交货快捷:先进生产流水线，充足的备货，缩短了交货期!

性能特点

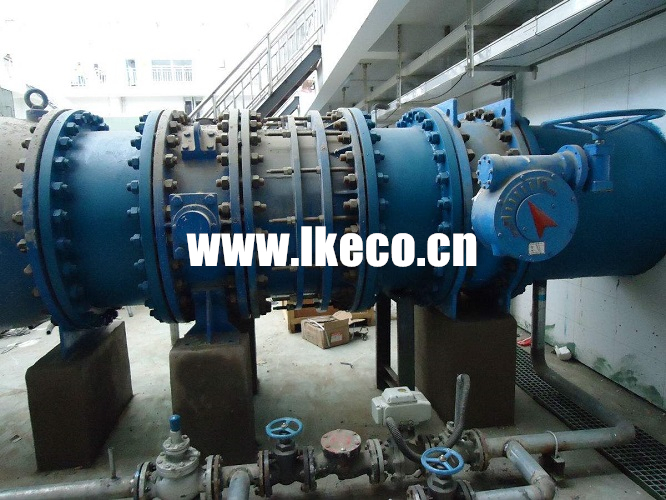

法兰传力接头是由法兰松套伸缩接头和短管法兰，传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接，两端均为法兰连接，安装方便快捷，能够将轴向推力传至整个管线，平摊压力，方便泵阀的拆装与维护。双法兰传力接头：由本体，密封圈，压盖，伸缩短管等主要部件组成。该产品适用于两边均为法兰连接的管道中，安装时调节产品两端的法兰的安装长度，对角均匀拧紧压盖螺栓，使其成为一个整体，并有一定的调节量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

使用安装

双法兰传力接头具体安装步骤：
    1、摘掉法兰两端螺母，将双法兰传力接头的一端与碟阀或其它法兰连接；
    2、如果双法兰传力接头位置已定，须全部拆掉接头螺栓，将接头放入已留位置，
    3、两端法兰均匀上好后将压盖螺母逐步对角上紧进行密封，切勿压偏；
    4、双法兰传力接头流向应为从短管法兰向本体法兰端流。

技术标准

双法兰传力接头：由本体、密封圈、压盖、伸缩短管等主要部件组成。该产品适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺旋，使其中成为一个整体，并有一定的调节量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。
Double Flanges Transmission Joint: Mainly composed of body, sealing-washer,gland,short slides,this product is applicable to pipes which connected with Flang on both sides,modulate the product'slength between Flange while installing, Screw down bolts after installation to integrate the structure and guarantee a certain shift which will facilitate the adjustment of size while installation. It can turn the axial thrust on the whole pipe.
