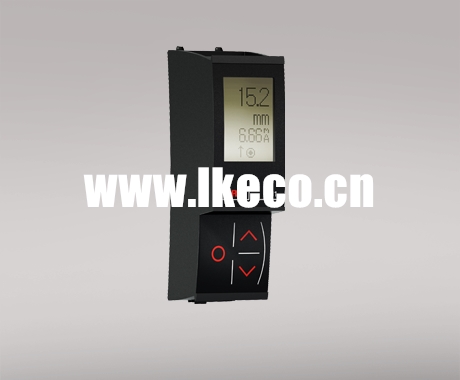

总线通讯面板

• 显示和调节 4000&9000 系列产品参数
• Modbus RTU 通讯协议接口 RS-485
• 显示过程参数值
• 与主机间具备 2,5 kV 高隔离
• 顶部 RJ45 屏蔽接口

应用

• 4511 为 4000/9000 系列产品添加了 Modbus RTU RS-485 串行总线通讯能力。
• 转化 4000 系列测量的单/双极性 mA，电压，电位计，线性电阻，RTD，TC 等信号为 Modbus 总线通讯信号。
• 转化经过 9000 系列产品进出本安防爆区域的 AI，AO，DI，DO 信号为 Modbus 总线通讯信号。
• 通过 Modbus 总线通讯或面板按钮修改产品参数。
• 通过 4511 显示过程参数和故障信息，已经校准和模拟过程信号。

技术特点

• 4511 包含所有 4501 功能，例如过程值和故障显示，参数设定。
• 支持串行 RS-485 接口 Modbus RTU 通讯协议。
• 通过 RJ45 屏蔽接口实现多点半双工通讯。
• 串行线路和 4000/9000 系列产品之间 2.5 kVAC 高安全电气隔离。
• Modbus 参数如地址，波特率，停止位和奇偶校验位可以通过 4511 设置和保存。

安装调试

• 安装于 Zone 2 / Div 2。
• 拷贝 4000/9000 系列设定参数到同型号其他设备。
• 密码保护参数调节权限。
• 显示和按钮功能可以调节为倒转180o，方便产品倒转安装使用。
